Fiche technique de prescription:

Description générale
GREENOR est une nouvelle génération de ventilo-convecteur hydraulique architectural, conçu pour une installation visible dans les environnements résidentiels haut de gamme, hôteliers et les projets haut de gamme.
Les unités fonctionnent sur des boucles hydrauliques de chauffage et de rafraîchissement alimentées par des pompes à chaleur air/eau ou par des systèmes centraux d’eau glacée.

GREENOR offre un confort ultra-silencieux, sans courant d’air, pour les projets résidentiels haut de gamme, l’hôtellerie et les appartements de luxe.

Caractéristiques principales
• Très faible vitesse du flux d’air : 0,4 à 1.4 m/s
• Vanne de régulation 3 voies intégrée, 24 V
• Composants internes basse tension, 24 V
• Transformateur intégré certifié
• Conçu avec des composants reconnus CE/ UL / ETL – Normes CE selon Eurovent : EN 60335-2-30, EN 55014-1 (Ed 2006), EN 61000-3-2 (Ed2006) and EN 61000-3-3/A1 (Ed 1995/01). Disponible également en normes c-UL-us pour l’Amerique du Nord
• Conçu pour les systèmes hydrauliques basse température, notamment les pompes à chaleur air-eau.
• Brevet français – produit exporté dans 36 pays

Applications
• Résidentiel haut de gamme
• Hôtellerie
• Appartements de luxe
• Projets architecturaux et intérieurs de prestige

Concept de diffusion d’air & confort

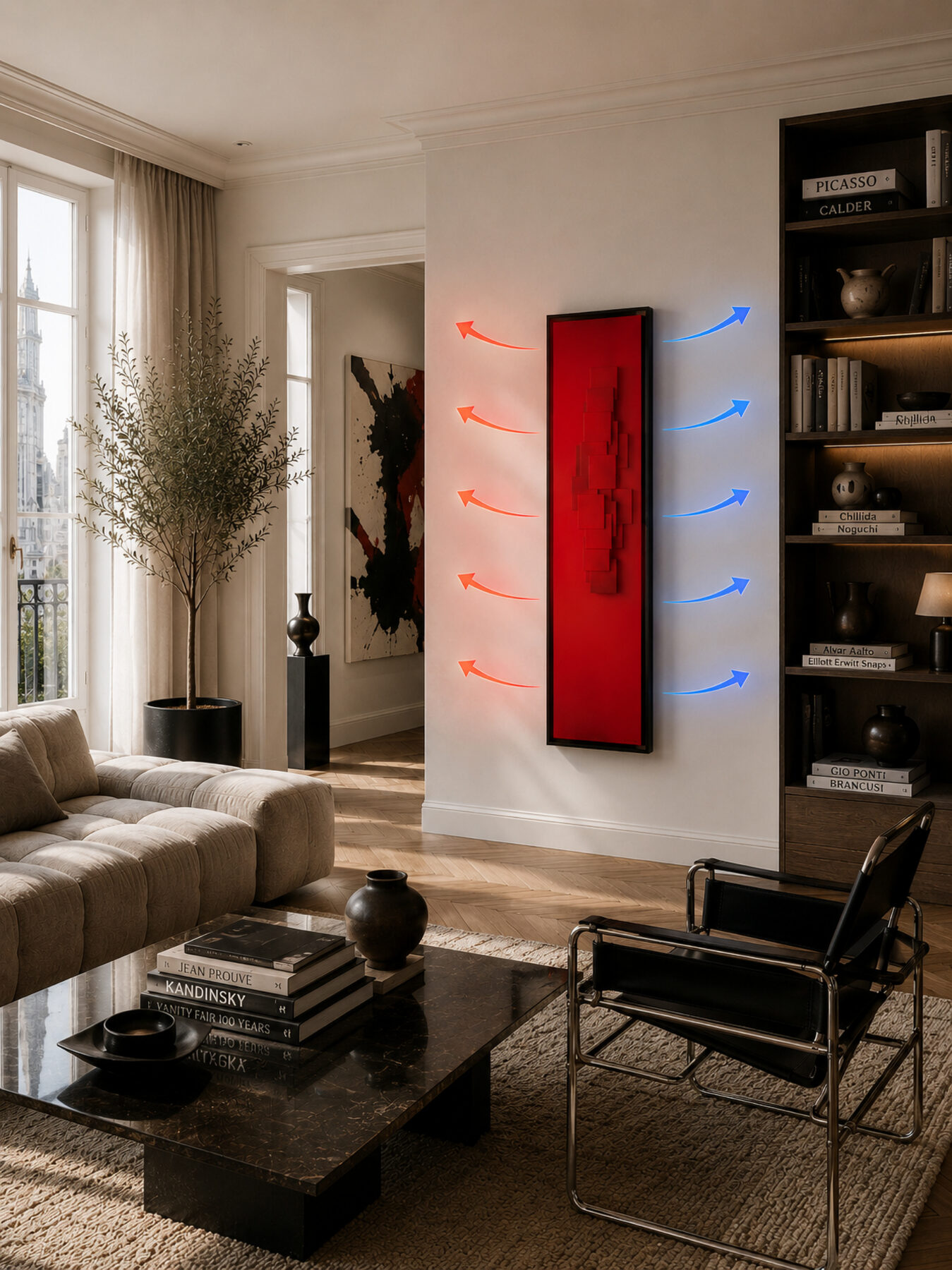

Les unités GREENOR fonctionnent comme des terminaux hydrauliques à reprise d’air libre. L’air est aspiré doucement à travers l’échangeur thermique, puis diffusé verticalement le long de la surface frontale.
Ce principe crée un effet de convection naturelle, assurant une diffusion d’air douce, régulière et homogène dans toute la pièce.
La très faible vitesse d’air évite les sensations d’inconfort tout en maintenant des performances efficaces en chauffage comme en rafraîchissement.
Ce concept de diffusion à très basse vitesse minimise les courants d’air et améliore le confort acoustique.

Raccordements hydrauliques
• Type de système : système hydraulique 2 tubes
• Raccordement départ : 1/2″, ou à préciser selon projet
• Raccordement retour : 1/2″, ou à préciser selon projet
• Vanne de régulation 3 voies Honeywell intégrée en usine, 24 V
• Accessoires recommandés : vanne d’équilibrage, vannes d’isolement
• Raccordement évacuation des condensats en mode rafraîchissement : évacuation gravitaire ou pompe de relevage des condensats en option

Raccordements électriques
• Alimentation électrique : 230 V / 50 Hz, ou selon spécificités du projet
• Transformateur interne : 230 V vers 24 V, certifié CE/UL
• Tous les composants internes fonctionnent en 24 V : ventilateurs, vanne, régulation
• Connexion thermostat basse tension, 24 V
• Compatible avec les systèmes de régulation HVAC standard

Notes
Tous les raccordements doivent être réalisés par des professionnels qualifiés.
Se référer aux spécifications du projet pour la sélection finale et les détails d’installation.
Consulter le bureau d’études CINIER pour toute configuration spécifique.

Dimensions & poids
Modèle Dimensions L x P x H Poids
GREENOR 540 x 114 x 1 900 mm 58 kg
GREENOR XL 540 x 147 x 1 900 mm 65 kg

Dégagements minimums d’installation
• Haut : 100 mm
• Bas : 100 mm
• Côtés : 300 mm recommandés pour la circulation d’air
• Façade : 300 mm recommandés pour la circulation d’air et l’accès maintenance

Gestion des condensats
• Bac de récupération des condensats intégré
• Raccordement pour évacuation gravitaire
• Pompe de relevage des condensats disponible en option
• Volume d’eau condensée : environ 0,68 L/h

Conformité
• Conçu conformément aux normes CE selon Eurovent : EN 60335-2-30, EN 55014-1 (Ed 2006), EN 61000-3-2 (Ed2006) and EN 61000-3-3/A1 (Ed 1995/01)
• Utilise des composants reconnus CE /UL / ETL
• Composants électriques sélectionnés conformément aux exigences CE /UL / CSA
• Transformateur intégré certifié CE/UL
• Conçu pour une intégration dans des systèmes conformes aux recommandations ASHRAE relatives au confort et à la conception HVAC
• Adapté à une installation conforme à l’IMC, International Mechanical Code. Puissances et données techniques contrôlées et testées par TUV Laboratoires Munich.

Performances rafraîchissement — conditions type EUROVENT /AHRI
Air entrant : 27 °C DB / 19 °C WB
Eau entrante : 7 °C
Eau sortante : 12 °C

GREENOR — Rafraîchissement
Vitesse ventilateur Débit d’air    Puissance froide    Débit d’eau    Perte de charge    Niveau sonore
Low                           114 m³/h          0,64 kW                   4,5 L/min        0,90 kPa          14,8 dB(A)
Medium                    194 m³/h          1,20 kW                   4,5 L/min        1,59 kPa            25,6 dB(A)
High                          287 m³/h          1,60 kW                   4,5 L/min        3,17 kPa            35,7 dB(A)

GREENOR XL — Rafraîchissement
Vitesse ventilateur      Débit d’air       Puissance froide     Débit d’eau     Perte de charge     Niveau sonore
Low                                  291 m³/h              1,48 kW            6,7 L/min         6,14 kPa                 25,2 dB(A)
Medium                           476 m³/h              2,05 kW            6,7 L/min         11,45 kPa                36,3 dB(A)
High                                 576 m³/h             3,01 kW             6,7 L/min         14,89 kPa               40,8 dB(A)

Les valeurs de débit d’air sont mesurées dans des conditions nominales.
La conception à faible débit d’air est optimisée pour un fonctionnement ultra-silencieux et une intégration architecturale.

Performances chauffage — conditions pompe à chaleur, type eurovent /AHRI
Air entrant : 20 °C DB / 19 °C WB
Eau entrante : 55 °C
Eau sortante : 45 °C
Conçu pour les systèmes de chauffage modernes basse température. Nous consulter pour les tableaux de puissances avec d’autres régimes de température : [email protected]

GREENOR — Chauffage
Vitesse ventilateur      Débit d’air      Puissance chauffage     Débit d’eau     Perte de charge      Niveau sonore
Low                                114 m³/h               0,83 kW                     4,5 L/min          0,90 kPa                14,8 dB(A)
Medium                        194 m³/h               1,40 kW                      4,5 L/min          1,59 kPa                  25,6 dB(A)
High                              287 m³/h               2,20 kW                      4,5 L/min         3,17 kPa                  35,7 dB(A)

GREENOR XL — Chauffage
Vitesse ventilateur     Débit d’air     Puissance chauffage    Débit d’eau    Perte de charge    Niveau sonore
Low                               291 m³/h             2,11 kW                         6,7 L/min          6,14 kPa            25,2 dB(A)
Medium                       476 m³/h             3,11 kW                          6,7 L/min         11,45 kPa          36,3 dB(A)
High                             576 m³/h             3,98 kW                         6,7 L/min         14,89 kPa         40,8 dB(A)

Données hydrauliques
Paramètre GREENOR GREENOR XL
Type de système Boucle hydraulique 2 tubes Boucle hydraulique 2 tubes
Débit d’eau typique env. 4,5 L/min env. 6,7 L/min
Perte de charge 0,9 à 3,2 kPa 6,1 à 14,9 kPa

Niveau sonore
Modèle    Vitesse ventilateur  Niveau sonore
GREENOR      Low                        14,8 dB(A)
GREENOR      Medium                 25,6 dB(A)
GREENOR      High                       35,7 dB(A)

GREENOR XL    Low                  25,2 dB(A)
GREENOR XL    Medium           36,3 dB(A)
GREENOR XL    High                 40,8 dB(A)
Données acoustiques : selon ISO 11203, mesurées à 1 mètre par TUV Laboratories.

Données électriques
• Composants internes basse tension 24 V : ventilateurs, vannes, régulation
• Transformateur intégré certifié CE / UL : 110 à 230 V vers 24 V
• Vanne de régulation 3 voies Honeywell intégrée avec actionneur 24 V
• Composants CE / UL / ETL
• Alimentation électrique : 230 V / 50 Hz, ou selon spécificités du projet

Fabrication : Made in France dans nos Ateliers de Sète.

Plus d’information : FAQ Technologies Greenor

Prévoir 2 personnes avec les outils de montage adaptés.

Raccordement à réaliser par un professionnel (plombier-chauffagiste / électricien-climaticien).

Entraxe de raccordement : 4 cm – Notice de pose sur demande.

→ Exemple de schéma d’installation
